產品介紹

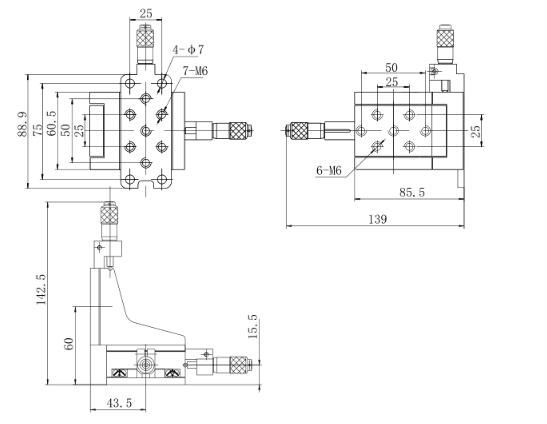

手動整體多軸位移臺CH-TM0413
特點：
⊕結構緊湊設計，使用方便,小空間內實現三軸平移調整
⊕結構的整體性，更易通過加工來保證三軸運動的正交性
⊕左右手成對設計，水平兩軸的測微頭安裝在同一個水平面上，方便操作
⊕采用交叉滾柱導軌，運動舒適，平穩，保證每軸運動的直線度，偏擺，俯仰
⊕Z軸剛性驅動升降，比彈簧提升承載大得多
⊕測微頭驅動，彈簧復位，定量讀數，消除空回，達到高的調整精度
| 型號 | CH-TM0413 |
| 臺面尺寸 | 61.5mm x 61.5mm |
| 調整軸數 | X，Y,Z三軸 |
| 行程 | 13mm |
| 驅動方式 | 分厘卡驅動 |
| 驅動位置 | 中央驅動 |
| 導軌形式 | 交叉滾柱導軌 |
| 最小刻度 | 0.01 |
| 精度 | 5μm |
| 最小調整量 | 2μm |
| 垂直度 | 40μm |
| 運動垂直度 | 40μm |
| 承載 | 8kg |
| 自重 | 0.9kg |
| 材料 | 硬鋁 |
| 表面處理 | 陽極氧化發黑 |
