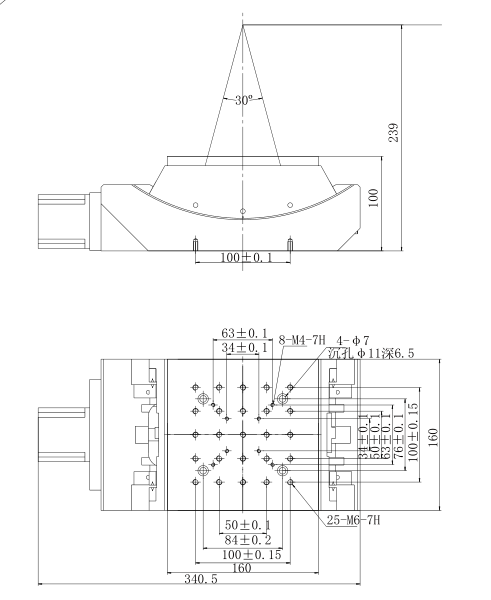

電控角位臺CH-TSG15A
產品特性：
采用耐磨弧形滾珠導軌，特殊工藝處理，耐磨性高，精度可靠性高精加工蝸輪蝸桿傳動，驅動力大，運動平穩多維成對設計，疊加放置后，可繞一中心點兩維交叉旋轉臺面外圍的刻度圈是激光刻劃標尺，標尺可相對臺面轉動，方便初始定位和讀數可以平放使用，也可豎直使用。具有限位功能，初始零位功能可換裝伺服電機，編碼器，接受產品的改造和定制。
配合公
型號 | CH-TSG15A |
角度范圍 | ±15° |
臺面尺寸 | 160×160mm |
傳動比 | 400∶1 |
旋轉中心高 | 139 mm±0.2 mm |
驅動機構 | 蝸輪和蝸桿機構 |
導軌形式 | 交叉滾柱導軌 |
步進電機(1.8°) | 57BYG |
主體材料 | 鋁合金 |
表面處理 | 陽極氧化發黑 |
中心承載 | 30kg |
重量 | 2.5kg |
分辨率 | ≈0.007°≈25″（無細分） |
旋轉中心精度 | 0.03 mm |
速度 | 10°/sec |
重復定位精度 | ±3″ |
絕對定位精度 | ±8″ |
空回 | ±3″ |
丟步 | 2″ |
司自主研發控制器
