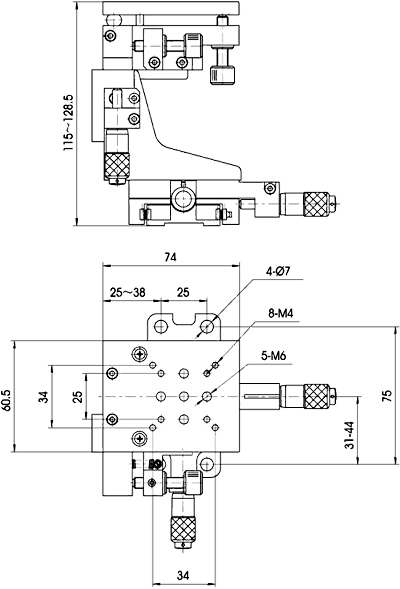

手動整體多軸位移臺CH-TM050102
特點：
⊕結構緊湊設計，使用方便，小空間內實現五軸調整
⊕左右手成對設計，水平兩軸的測微頭安裝在同一個水平面上，方便操作
⊕采用交叉滾珠導軌，運動舒適，平穩，保證每軸運動的直線度，偏擺，俯仰
⊕Z軸剛性驅動升降，比彈簧提升承載大得多
⊕俯仰和旋轉調整采用M6X0.25超細牙螺桿，高品質碟簧復位，穩定性特佳
⊕測微頭驅動，彈簧復位，定量讀數，消除空
| 型號 | CH-TM050102 |
| 臺面尺寸 | 74mm x 60.5mm |
| 調整軸數 | X，Y，Z, θX，θZ五軸 |
| 行程 | 13mm+/-5° |
| 驅動方式 | 分厘卡驅動 |
| 驅動位置 | 中央驅動 |
| 導軌形式 | 鋼絲導軌 |
| 最小刻度 | 0.01 |
| 精度 | 5μm |
| 最小調整量 | 2μm |
| 垂直度 | 60μm |
| 運動垂直度 | 60μm |
| 承載 | 3kg |
| 自重 | 1.2kg |
| 材料 | 硬鋁 |
| 表面處理 | 陽極氧化發黑 |
