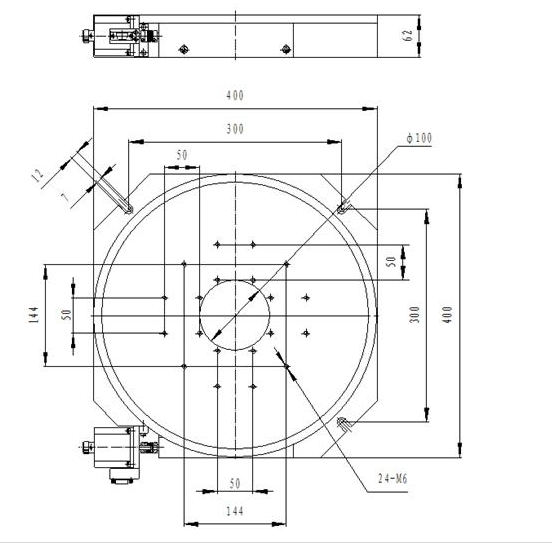

電動旋轉臺CH-TSR400
產品特性：
蝸輪蝸桿傳動模式，采用特殊工藝處理，產品耐磨性高，精度可靠有保障
高精密軸系使得旋轉精度高，承載大，運動平穩
廣泛應用于工業自動化和科學實驗
旋轉臺外圈加裝刻度圈，方便初始定位和讀數。
電控旋轉臺可以平放使用、豎直使用、倒立使用。
可增加限位功能、零位功能
可換裝伺服電機、圓光柵、編碼器，接受產品的改造和定制。
配合公
產品型號 | CH-TSR400 | |
結 構 描 述 | 角度范圍 | 360° |
臺面尺寸 | φ400mm | |
傳動比 | 720∶1 | |
驅動機構 | 蝸輪和蝸桿機構 | |
導軌形式 | 軸承 | |
步進電機(1.8°) | 57BYG | |
主體材料 | 鋁合金 | |
表面處理 | 陽極氧化發黑 | |
中心承載 | 75kg | |
重量 | 21kg | |
精 度 描 述 | 分辨率 | 0.0025°=9″（無細分） 0.000125°=0.45″（20細分） |
速度 | 5°/sec | |
重復定位精度 | 0.002°=7.2″ | |
絕對定位精度 | 0.005°=18″ | |
端跳精度 | 20μ | |
空回 | 0.005°=18″ | |
偏心 | 30μ | |
丟步 | 0.005°=18″ | |
平行度 | 120μ | |
司自主研發控制器
